可仿真各种8位、16位及32位MCU。支持MCS51、MCS96、PIC、ARM、DSP、XC166/866……

V8系列仿真器采用以下全新仿真技术:AEOF、BONDOUT、HOOKS、SP、CoolHOOKS、JTAG技术……

仿真的芯片达到数千种，最高仿真频率达50M，最低可以仿真20K，且支持宽电压范围仿真(2.0V-5.5V)，仿真存贮器多达

256K。

仿真头内置：在仿真器结构上采用了仿真头内置技术，减小仿真噪声，使仿真频率提高到50M。仿真适配器与仿真芯片大小

相仿，方便用户使用。

支持逻辑分析仪、跟踪器：逻辑分析仪最高频率100M，可同时采集64通道。跟踪器可以跟踪用户程序的运行及I/O值。逻辑


分析仪及跟踪器支持灵活条件触发、条件断点，任意控制仿真器的启停。

支持贴片芯片的仿真：用户需在调试板上放置一个插座(插座连接线原理图公开发布），将仿真电缆接驳到插座就可以实现

贴片芯片的仿真。

可编程时钟：仿真器内置一个可编程时钟，可选择频率范围20K到100MHZ。设置仿真频率，无需更换晶振即可获得正确稳定

的指定频率。

自动识别用户CPU：仿真器自动识别用户CPU的时钟周期数(4、6或12时钟)及监测用户板电压。

支持多功能逻辑笔：可以观察8路逻辑信号(支持低电压),并且含频率计、记数器(64位)及电压计功能。

运行时间记时器：高精度运行时间计时器(精度1ns,64位)。

条件断点：支持程序断点、数据断点、 内部特殊功能寄存

器断点、内部寄存器断点、数据范围断点、程序范围断点、外部

断点(可以设置断点计数，最多65536次)。

KEIL及伟福双调试界面：V系列仿真器同时支持伟福集成环境和Keil

uVision2、Keil uVision3调试界面。

USB接口，使用灵活，通信速度快。

全新仿真技术简介

AEOF技术（专利技术）：采用伟福公司自行开发的仿真内核，

不须更换用户MCU，就可以仿真标准51、PIC芯片。AEOF是目

前国内唯一一种可以完全真实仿真P0、P2、P4口的仿真技术。AEOF支持运行时观察SFR、REG、DATA数据，可以根据SFR、REG、

DATA变化设置断点。

BONDOUT专用仿真芯片技术：使用芯片厂家专门为仿真器设计的仿真芯片，可以完全真实地仿真相应厂家的MCU。

HOOKS技术：可以完全真实地仿真P0、P2口及定时器、中断，要求被仿真的MCU含HOOKS技术。

SP 技术(专利技术）：用软件的方式重造P0、P2口。优点是可以仿真所有带外部总线(有ALE、PSEN、EA引脚的)的MCS51单

片机。（P0、P2口在高速仿真时不实时的）可以更换用户被仿真的CPU。

CoolHOOKS技术(专利技术）：CoolHOOKS技术综合了HOOKS及SP技术的优点，当用户MCU含HOOKS技术时，采用HOOKS技术仿真

，保证P0、P2口及定时器的真实仿真，当芯片不含HOOKS时采用SP技术仿真。

JTAG技术：仿真支持JTAG技术的MCU，如：ARM、DSP、XC866、XC166等。

综合采用多种仿真技术，可以仿真 8 位、 16 位及 32 位 MCU

仿真的芯片达到数千种，最高仿真频率达 50M ，最低可以仿真 20K, 且支持宽电压范围仿真 (2.0V-5.5V) ，仿真存贮器多达

256K采用多种仿真芯片技术，用户可根据自己选择的 CPU 来选择 V8 系列仿真器，总有一款适合你。

仿真器具有以下仿真技术

1. AE OF 技术 ( 专利技术 ) ：

采用伟福公司自行开发的仿真内核，不须更换用户 MCU ，就可以仿真标准 51 ， PIC 芯片。 AEOF 是目前国内唯一种可以完全

真实仿真 P0 ， P2 ， P4 口的仿真方式。 AEOF 支持运行时观察 SFR ， REG ， DATA 数据，可以根据 SFR ， REG， DATA

变化设置断点。

2. BONDOUT 专用仿真芯片技术：

使用芯片厂家专门为仿真器设计的仿真芯片。可以完全真实的仿真相应厂家的 MCU

3. HOOKS 技术：

可以完全真实地仿真 P0 ， P2 口及定时器、中断。要求被仿真的 MCU 含 HOOKS 技术

4. SP 技术 ( 专利技术 ) ：

用软件的方式重造 P0 、 P2 口。优点是可以仿真所有带外部总线 ( 有 ALE ， PSEN ， EA 引脚的 ) 的 MCS51 单片机。（

P0 、 P2 口在高速仿真时不实时的。）

5. CoolHOOKS 技术 ( 专利技术 ) ：

CoolHOOKS 技术综合了 HOOKS 及 SP 技术的优点，当用户 MCU 含 HOOKS 技术时，采用 HOOKS 技术仿真，保证 P0 、 P2 口及

定时器的真实仿真，当芯片不含 HOOKS 时采用 SP 技术仿真。

6. JTAG 技术：

仿真支持 JTAG 技术的 MCU ，如： ARM 、 DSP 、 XC866 、 XC166 等

通用仿真器：可以更换不同的仿真头，使用户任意选择仿真的 CPU

波形发生器共有 8 条通道，每条通道 64K ， 20MHz 频率，可以向用户板上输入 8 路可编程的复杂波形，为设计人员提供各种

数字信号源。例如常用的串口、 I2C 、 SPI 波形。

统计程序中指令的运行时间，如一个中断子程序执行时间，延时子程

序，函数执行的时间等。可以计算 CPU 运行速度。

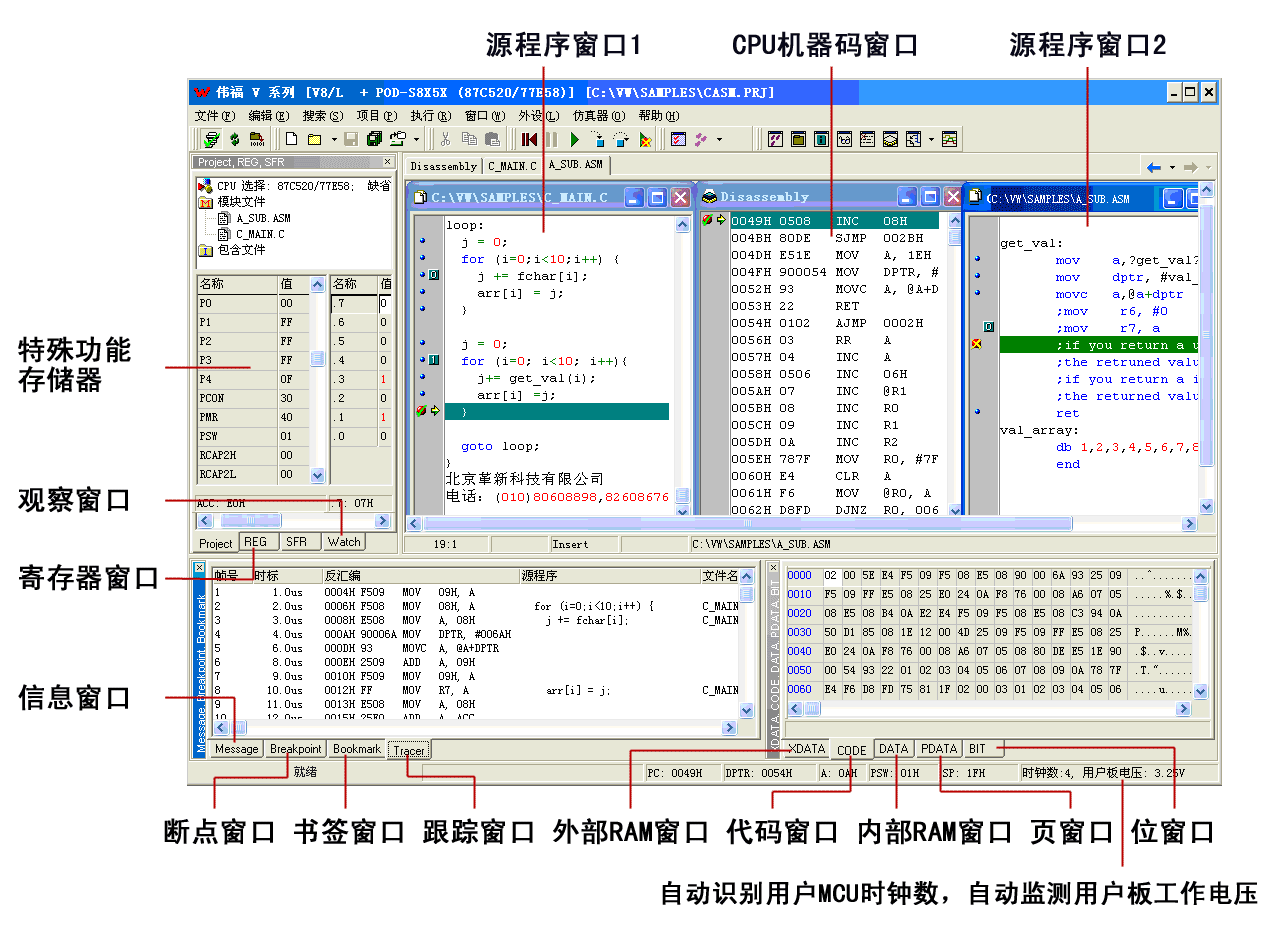

V8 系列仿真器 VW 集成调试软件特点 ---( 查看软件界面示意图 )

· 仿真不同 CPU ，只需选择不同的 CPU 即可。

· 软件支持 Windows95/98/2000/XP/ME ，集成调试开发软件在 Windows 下采用国际上流行的 DOC 风格。支持 Wave/KEIL 双

平台。V 系列集成软件支持一个可编程时钟，用户只要在软件界面中输入需要仿真 CPU 的频率即可。频率范围： 20K 到 100M

仿真软件自动识别用户 MCU 的时钟数 (4 、 6 或 12 时钟 ) 及监测用户板电压

· 集成了强大的文件编辑处理、编译连接、项目管理、排列窗口工具、书签窗口、断点窗口、观察窗口、反汇编、打印等多种

功能。支持 ASM 、 PLM 、 C 语言及多模块混合源程序调试。支持软件模拟和用户在线仿真调试两种方式。

· 文件编辑处理：提供了多功能的文件操作环境。其中包含一个内藏式编辑器，它跟 Windows 文件编辑器兼容，具有十分强大

的文件编辑功能（例如文件块的移动、剪切、拷贝、查找、删除等），可对源程序中背景、注释、保留字、字符串、数字、分隔

符、运算符、标记块、有效断点、无效断点、执行点、错误行， #define 变量等采用不同颜色显示，不同字体显示，提高了程

序的可读性。可以同时打开多个窗口，分别对多个不同类型的源程序文件进行处理，并且对当前的源程序可分割成两窗口进行设

计调试、仿真。

· 编译连接：集成软件自带 ASM 汇编器，同时支持第三方编译器。源程序在线直接修改、编译、调试、执行。编译连接过程中

发现错误将自动弹出信息窗口，并显示相应的错误信息。用鼠标左键双击错误信息，将自动跳转到产生错误的位置，使对程序排

错变得方便容易。

· 项目管理窗口：通过它可以建立项目、设置项目、编译项目及项目管理，允许在一个项目中增、删多个不同类型的源文件、

头文件，并可以对项目中的所有源文件进行编译操作，生成与项目名同名的目标文件及可供仿真器调试的项目文件名的文件。对

于 C 、 PLM 、 ASM 混合源程序，可管理一个项目文件，便以调试、仿真。

· 排列窗口：对打开的当前所有的各种文件窗口进行叠排、竖排、横排、排列最小化等。

工具条：在主窗口顶部显示各种按钮的工具条，如对文件的新建、打开文件、打开项目、剪切、复制、粘贴。单步、跟踪、全速

运行、编译、分析仿真器设置等。可同时显示 CPU 窗口、 CODE 、 DATA 、 XDATA 、 PDATA 、 Project 、 Watch 、Message

、跟踪窗口、逻辑分析仪窗口。

· 书签窗口：便于记录、显示所有书签信息，可以迅速查找书签指定的源程序所在行。鼠标点击源程序行的前端即可生成一个

书签标记，文件名、源程序语句、所在的行号、书签号都将显示在书签窗口。在书签窗口中，双击书签号即能定位到指定的源程

序处。

· 断点窗口：全空间硬件断点，不受任何条件限制，断点管理窗口记录、显示用户在上次退出环境时设置的断点。支持地址、

数据、外部事件的组合断点和条件断点，可在标号处、中断指令返回处均可设断点，具备硬件夭折处理功能。可连续设置，能看

到是有效断点，还是无效断点，在断点窗口中，显示文件名、源程序、断点所在行的行号及地址，用鼠标双击该行，即能定位到

你的源程序所在行。并可忽略断点运行，也可在该窗口中删除任意一个断点。

· 条件断点：支持数据断点、程序断点、内部特殊功能寄存器断点、内部寄存器断点、数据范围断点、程序范围断点。外部测

试点断点及最多 65536 次断点计数。

· 外设窗口：外设（包括端口、定时器、串行口、中断）菜单和相应的窗口是由 SFR 窗口寄生出来的外设菜单，专门显示外部

设备的状态和相应设置。可以通过该窗口生成用户修改设置后的 ASM 源码、 C 源码，用户可以脱离常用的手册直接修改各外设

的工作方式，然后产生源码。

· 观察窗口：观察窗口用于显示项目中的所有变量和用户自定义变量，能显示常量、标号、函数、数组变量、结构变量、共用

体变量、指针变量等多种复杂的数据类型，用户可以添加观察变量，设置变量类型，使用时结合影子存储器、时效分析等功能分

析用户程序、数据，变量修改刷新醒目显示。支持直接修改变量值，以方便程序的局部调试。独特的鼠标点屏功能，只需鼠标轻

轻一点，源程序和反汇编窗口中的各种观察变量均可直接显示。

· 反汇编：强大的反汇编功能，能把二进制、十六进制机器代码反汇编成源程序方式、地址、代码列表文件方式生成寄存器预

定义符号。可支持六十多种 CPU 的反汇编功能。

V8 系列仿真器选型表

可选配仿真头
